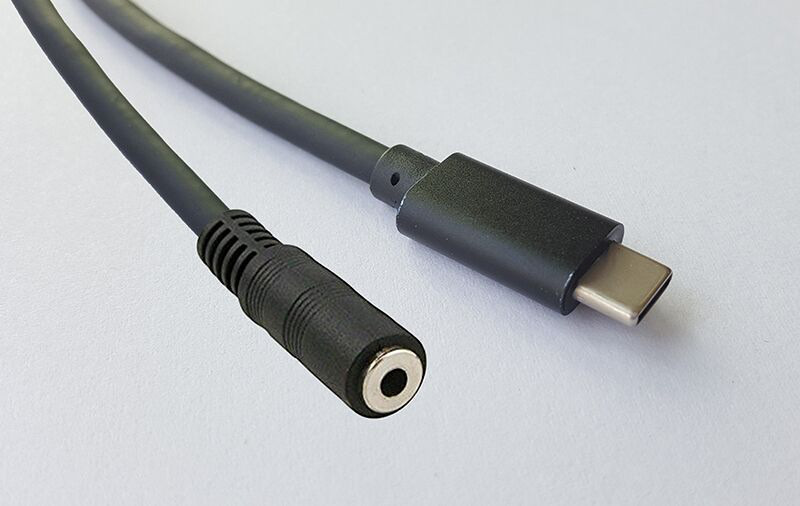

Type-C轉Audio方案
- 發布日期：2016-06-16 11:10:43
- 點擊數：632
趕在蘋果iphone7之前，樂視發布的新機已經把耳機孔干掉了，但如一些配備Type-C接口的機型：LG G5、HTC 10、華為P9，都擁有耳機接口，而且Type-C接口也可用作音頻輸出口使用。盡管今年不少機型已用上了Type-C接口，但其仍保留3.5MM耳機接口，但在iphone7過后的新機，砍掉3.5MM耳機接口機型會越來越多，而且以國產的旗艦為主，不管會以何種方式發展，砍掉3.5MM的耳機接口，將會成為新趨勢。
有關type-c音頻輸出，模擬信號和數字信號
有關type-c音頻輸出，模擬信號和數字信號

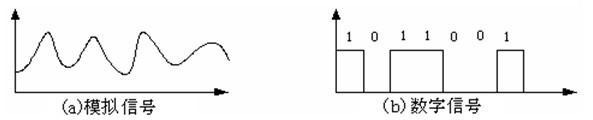

首先,兩種信號都屬于電信號，換句話說就是不斷變化的電流，通過電流或者電壓值的變化來傳遞信息的信號。而模擬信號，就是通過電流的變化 來精確復制原有信息波形的信號，比如對于音頻信號，就是音頻響度變大，電壓就相應變大，頻率提升，電壓變化頻率就相應提升，等等。

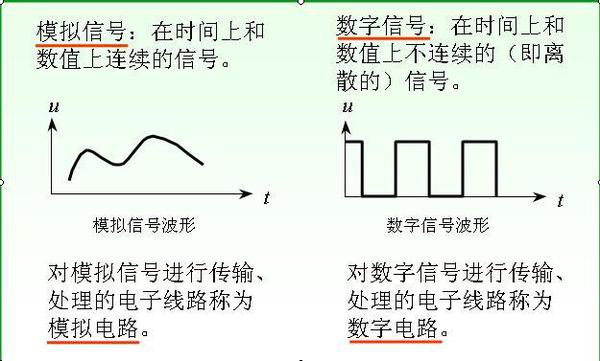

模擬信號：
因為是對原有信號的精確模擬，故而有不少優點，比如易于生成和解讀，記錄精確等等，但缺點就是信號本身是連續的，不規則且過于復雜，面對干擾非常脆弱，而且在二進制的計算機器件內不易存儲和讀取。為了解決這些問題，數字信號便就此誕生。
數字信號：
是利用微分的方式，通過對連續信號進行一定頻率的采樣，再用有限的編碼規則表示采樣到的值，編為0和1構成的二進制碼，然后通過記錄 數值的方波電流和記錄位數的時鐘電流來在電路中傳輸。由于這種信號使用離散的二進制編碼，構成規則簡單，故而易于存儲也不易受到干擾，但也因為其編碼方式 有限，對于不規則信息描述不夠精確，所以只能通過類似屏幕分辨率的方式，按照需求調整精確度，也就形成了現在看到的各種質量高低不同的媒體文件。
總結：
數字信號相比模擬信號更能抗干擾，適合傳輸和存儲，但不易編成和解讀。

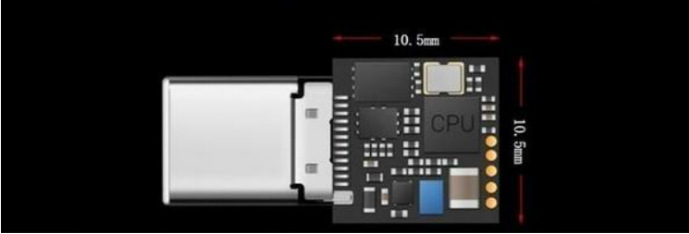

如何實現Type C轉Audio

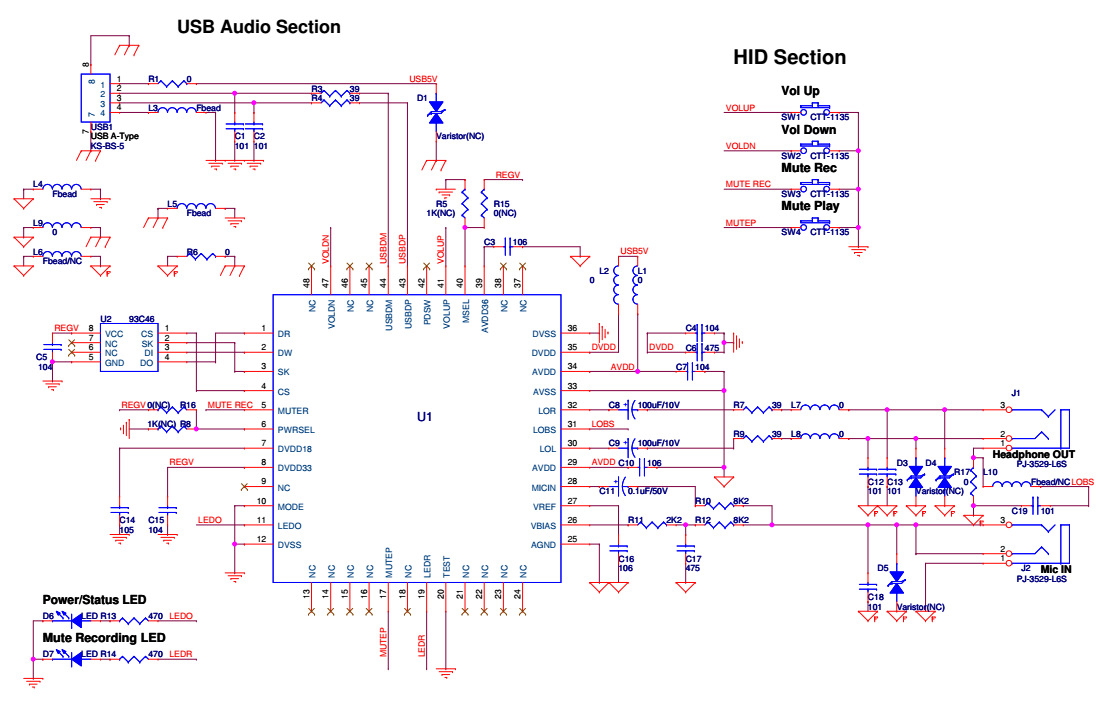

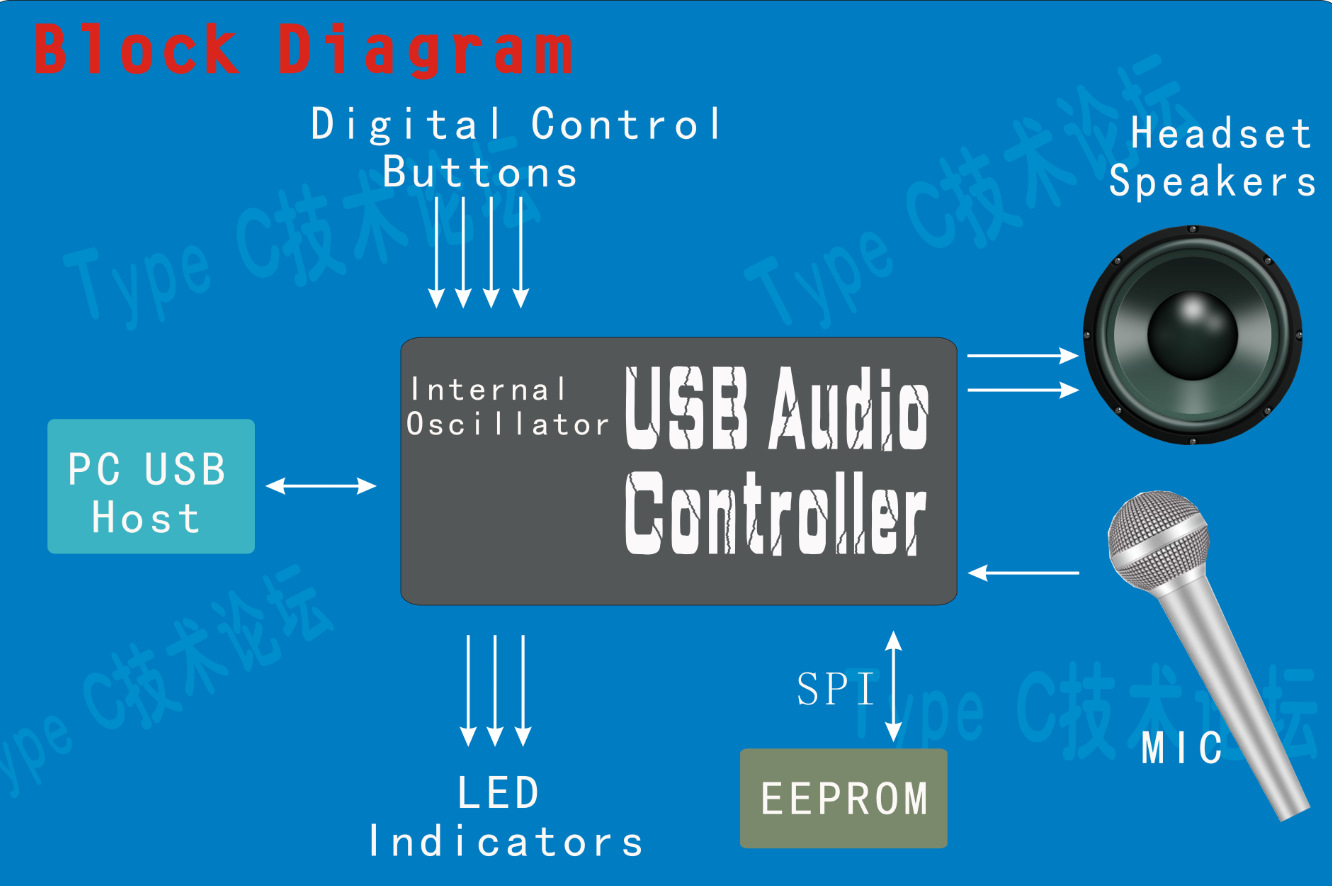

Type C轉Audio工作原理

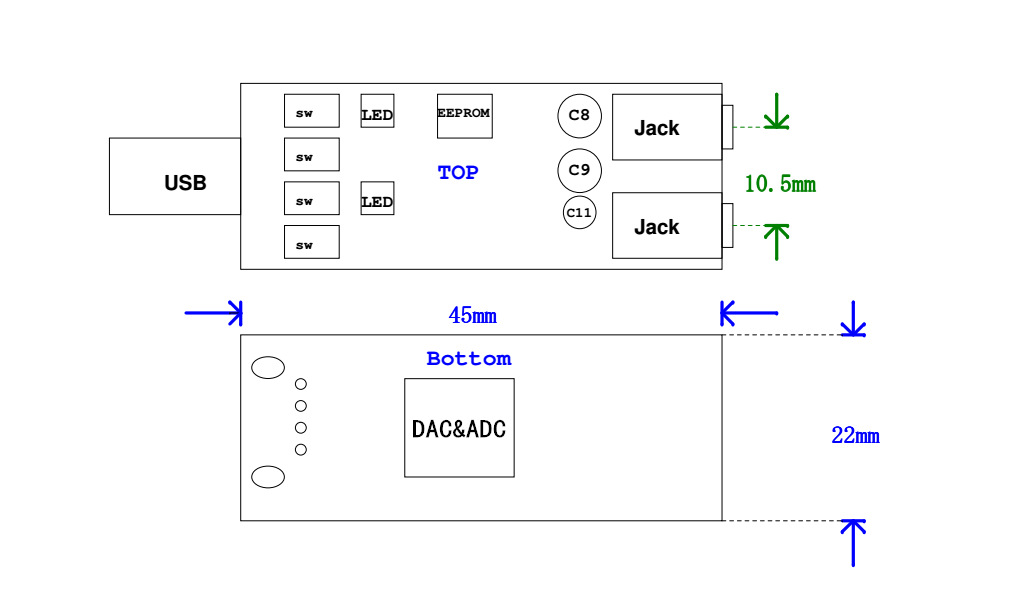

C to Audio
Features:
1. 高集成,無晶體USB音頻單芯片解決方案
2. 內置必要模擬數字模塊(含立體DAC/耳機驅動;單聲道ADC麥
克風前置功放Booster; PLL,調節器和USB收發器,等)
3. 內置振蕩器
4. 兼容USB 2.0工作模式及符合USB音頻設備1.0規范版本
5. 支持HID標準的音量控制模式
6. 可通過EEPROM自定義獨特USB VID/PID,音量初始化等
